1.系统作业流程图
1.1.车辆进入
车辆驶入车牌摄像机抓拍区域，触发地感线圈。
车牌识别系统自动抓拍车辆的的图像并识别出车牌识号，然后通过检索数据库得出车辆类别。
显示屏显示该车的有效期（贵宾车或月租车）或余额（储值车），欢迎光临等提示语。
语音播放识别出来的车牌，欢迎光临等提示语。
如果非满位或该车属固定车辆情况，闸机放行，同时记下车辆进入时间。车辆越过进口，驶入停车场内，车位显示屏刷新车位。
整个过程自动完成，无须工作人员干预。车辆一直处于行驶状态，无段暂停。
1.2.车辆离开
车辆驶入车牌摄像机抓拍区域，触发地感线圈。
车牌识别系统自动抓拍车辆的的图像并识别出车牌识号，然后通过检索数据库得出车辆类别。
显示屏显示该车的有效期（贵宾车或月租车）或余额（储值车），收费金额（临时车），祝您一路顺风等提示语。
语音播放识别出来的车牌，祝您一路顺风等提示语。
如果该车属固定车辆情况，闸机自动启竿放行。电脑调出该车入场时的抓拍图像，入场时间等。如果是临时停车，则车辆须暂停交费方能离开，这点和IC卡方案相同。如果车辆被列入黑名单，不管是临时还是固定车辆，闸机不会打开，同时系统都会发出报警信号，通知工作人员注意。
车辆越过进出口，驶入离开停车场，系统记下车辆离开时间，车位显示屏刷新车位。
2.系统基本功能及特点
固定车辆全自动化管理，临时车辆半自动化管理，减少车辆通行时间，为车主争取时间，智能化管理。
免去读卡器安装、维护带来的麻烦。
车主无须担心用IC卡掉失造成的麻烦。
独特滚动式LED中文电子显示屏提示，使车主和管理者一目了然。
减少工作人员，效率高。
省去IC卡的费用，同时无须担心IC卡不足的问题。
可与警方报警系统联动运行，有效打击违法车辆，协助社会治安管理。
有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。
可靠性和适应性的数字式车辆检测系统。
砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下。
可设置黑，白名单，白名单车辆可达2W条。
系统基本设施及特点如图
3.设备及参数介绍

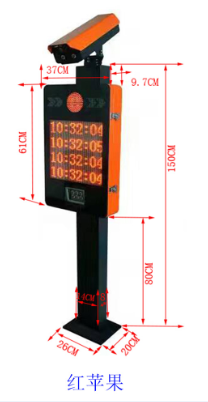

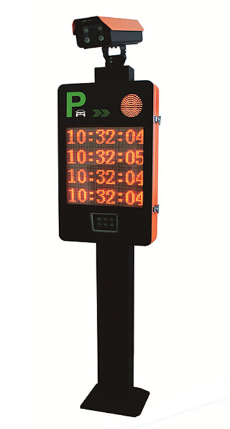

3.1.车牌识别一体机
畅盈车牌摄像机包含高清数字摄像机、自动光圈镜头、LED补光灯和护罩，集合数码图像、高清识别、控制主板、开闸输出、挡车闸反馈输入模块于一体，自动完成车牌识别、自动开闸、自动关闸，不依赖于电脑，识别速度0.1秒，识别率达99.9%，智能纠错，保证100%通行。畅盈车牌摄像机还具有软地感，车辆的颜色/车型识别，地库一拖三,一车主开多车等行业独有的功能。
采用了专用的DSP处理芯片作为运算核心的硬件识别方式，独立于计算机系统，识别与处理为一体，不依赖于电脑独立运算与识别，不占用电脑CPU与内存，识别速度极快，可以最多一台电脑带4台车牌摄像机，为行业内独创。全户外或室内均可安装使用，全数字网络通讯模式，自带LED灯和红外捕捉，白天晚上达到同样识别率，可以完全替代智能卡停车收费系统安装、调试前首先应对现场进行勘察，并结合相机的性能特点来明确预备安装位置和预备抓拍位置，做出施工方案，然后才可以施工。
建议固定摄像机的立杆立在道闸主机前的安全岛上，靠近安全岛的来车边缘，靠近道闸但是不要影响道闸起降。提示：摄像机若安装在道闸后方，闸杆起落有可能会影响相机抓拍，并且外置补光灯的灯光会被闸机挡住，影响晚上抓拍效果。
安装位置图如下：
3.2中文电子显示屏（大苹果版）
3.3自动挡车器
环境湿度：5%～95%
使用环境：室内外全天候条件
外形尺寸：355×240×1010
升降时间：3-6秒左右
电源：220V，50Hz
功率：0.25KW
闸杆：3-6M
通信接口：符合RS-232/485标准
特别设计一套卸荷装置，以防止外力损坏；
行程控制以光电开关代替机械行程开关；
特别设计一套平衡机构，确保运行轻快、平稳、输入功率小；增设紧急手动装置，以防止意外事件的发生；
增设一套防砸车控制系统，确保车辆安全；
全电路无触点控制系统，确保车辆安全。
3.4电脑
负责整个系统的控制和管理，包括车牌抓拍识别，起落闸竿。采用工控机，性能稳定，容易扩容。大容量内存和超大容量硬盘，使系统数据储存量达3年以上，采用Intel CPU 2.0GHZ 以上，使系统快速处理数据。
温馨提示：最好使用工控机，工控机要比普通商用机在稳定性与扩展性方面强。想理配置如下：
微处理器： 不低于I3四代处理器
内存： 不低于4G DDR3
独立显存： 不低于1G
硬盘： 不低于 500GB

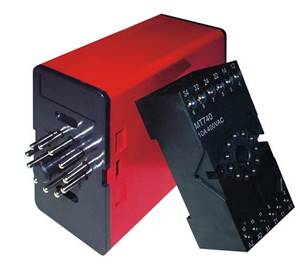

3.5车辆检测器
线圈感应：50H-2H
线圈激磁频率：300Hz～250Hz
以数字量逻辑判断代替传统的模拟量开关判断，确保判断的准确性；全天候性能设计，排除了外界环境变化对系统影响（天气变化、使用时间变化等）；感应量灵活调节，确保客户对不同车辆的判别要求；快速反应设计，适应大车流量的运行系统；
智能逻辑判断，确保各类复杂组合的判断。
3.6补光灯
光线不足的环境中必需使用补光灯。补光设备可选用LED灯或泛光灯。泛光灯单车道补光的功率≤150W， N个车道补光的功率≤N*150W。LED补光灯采用高亮发光二极管（LED）来制作的， 他有运行稳定，发热量低，低能耗，使用寿命长的特点。现在一般的使用的高亮发光二极管都是5mm。
